国产成人福利av_思思99re热这里只有国产中文精品_毛片一级黄色录影带_国产 日韩 欧美综合在线_亚洲精品中文字幕无乱码麻豆_午夜福利av电影院_无毛一级黄色片_天堂av无码一区二区三在线播放_久久久看片网站_素人大屁股午夜激情经典

在裝修的時候，往往沒辦法及時發(fā)現一些裝修的問題，只有等到入住一段時間或者一年之后，就會發(fā)現一些不可避免的問題。墻面問題最為常見的就是受潮起皮脫落的問題，不僅非常影響美觀，整個家居的顏值都會大打折扣，因為墻面是家中第一眼就會看見的地方。

墻面泛堿是建筑物的一種常見病害，根據不同成因和表現方式， 有泛霜、泛白、析白、起霜等多種叫法，是建筑材料內的可溶性鹽堿隨溫濕度等外部環(huán)境的變化，在吸收水分、水分遷移、水分蒸發(fā)過程中發(fā)生物理、化學反應而使建筑材料破壞的一種病害現象。墻面遭受侵蝕破壞的程度也有很大的差異，常見的有 返潮、粉化、起鼓、開裂、剝落、發(fā)霉、結晶等現象。

泛堿基本上可以分為兩種類型：初次泛堿和二次泛堿。

初次泛堿是在施工數天或數周后砂漿的凝結和硬化過程中發(fā)生，由于砂漿中多余水分向外遷移或者由苛刻的氣候條件（低溫、高濕）引起的碳化反應；

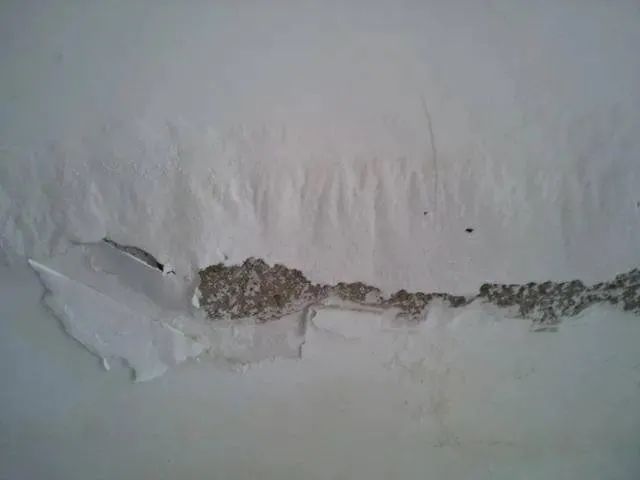

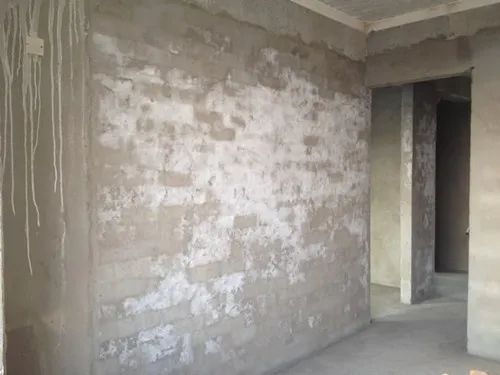

二次泛堿可以在施工數月或數年后發(fā)生，由于砂漿與水接觸（如濕汽冷凝或水的滲透），處于干濕循環(huán)狀態(tài)下而發(fā)生。 通常二次泛堿較初次泛堿更嚴重。墻面泛堿如下圖所示：

泛堿形成的機理

要想解決墻面泛堿問題，必須弄清楚墻面泛堿形成的機理。墻體通常由混凝土構件、砌塊、砌筑砂漿、抹灰砂漿、裝飾層材料組成，除裝飾層外，組成墻體的其他材料都可能會發(fā)生泛堿現象。墻面泛堿根據墻體各個組成材料的不同共有以下幾種形式。

1.墻體混凝土構件泛堿

墻體混凝土構件的主要材料為水泥水化物，即硅酸鈣凝膠和氫氧化鈣晶體?；炷羶炔看嬖诳v橫交鏈的縫隙，且與外界相通，當構件縫隙受水侵蝕后，氫氧化鈣晶體結構會被破壞，與二氧化碳發(fā)生反應，生成碳酸鈣沉淀物，同時由于碳酸鈣和氫氧化鈣晶體有一定溶解度，會形成碳酸鈣和氫氧化鈣混合溶液。該混合溶液在水的滲流作用下通過縫隙到達混凝土構件表面，當水分蒸發(fā)后，碳酸鈣、氫氧化鈣則分別以粉末、絮狀晶體的形式附著在混凝土構件表面、縫隙處。

2.砌筑砂漿泛堿

砌筑砂漿和混凝土的細骨料，使用了大量海砂或機制砂，因而含有大量的堿鹽成分，如碳酸鈣、碳酸鎂和氧化鈣，這些堿鹽容易與水反應，并溶解于水中，形成碳酸鈣、氫氧化鈣、碳酸鎂溶液，這些混合溶液在水的滲透力作用下到達混凝土、墻體抹灰層的表面、縫隙處，在水分蒸發(fā)后會析出粉狀、顆粒狀鹽霜。

3.砌體砌塊泛堿

因節(jié)能和環(huán)保的需要，現在建筑物墻體砌塊大多采用頁巖、混凝土砌塊，這些材料中都含有水泥、砂及少量黏土，當有水存在時，它們會水解固化形成氫氧化鈣、碳酸鈣、碳酸鈉、碳酸鎂以及硫酸鈉、硫酸鉀等，并溶解于水中，形成混合溶液?；旌先芤罕粷B透水帶到砌塊表面或縫隙處，待水分蒸發(fā)后，析出的泛堿物質則附著在墻體表面和縫隙處。

4.墻體裝飾層泛堿

墻體裝飾層一般為瓷磚、石材或膩子乳膠漆等，這些材料本身不會發(fā)生泛堿，大家看見的裝飾層泛堿只是表面現象， 真正的泛堿發(fā)生在墻體內部、基層處。墻體泛堿，實際是混凝土、砂漿中的水泥、細骨料如海砂和機制砂、墻體砌塊這些含有堿鹽的材料發(fā)生泛堿現象共同作用的結果。附著在墻體抹灰層表面以及縫隙處的泛堿物質不斷堆積，會產生較大的向外膨脹力，容易造成瓷磚或石材裝飾層空鼓、導致膩子乳膠漆裝飾層開裂、空鼓、脫落，同時在墻面基層（抹灰層）形成白色絮狀、粉狀或顆粒狀泛堿物質。

要徹底解決墻面泛堿問題，須根據墻面泛堿的部位，對其產生原因進行分析后，制定和實施有針對性的治理對策。具體怎么做呢？

01、嚴把材料關

查驗所用材料的出廠合格證，禁止使用硅酸鹽水泥和海砂；使用的混凝土和砂漿，嚴格按照設計配合比進行，杜絕水分超標形成空隙；嚴格控制外加劑摻量以提高抹灰砂漿的抗?jié)B性和密實度。

出現泛堿問題最多的情況就是衛(wèi)生間，衛(wèi)生間內外墻的處理十分重要。

02、衛(wèi)生間內墻面處理

（1）拆除衛(wèi)生間內墻面裝飾瓷磚、防水層、抹灰層后，檢查預埋管路有無破裂或接頭，經確認無管路滲漏或進行妥善處理后，對墻體基層進行清掃。

（2）使用混凝土界面劑對內墻基層空隙及裂紋進行封堵處理，提高墻體自身粘結能力和抗堿、防水功能。

（3）待界面劑固化干燥后，重新在內墻面施工抹灰層。

（4）待抹灰層達到設計強度后，對涉及泛堿的內墻面進行全面防水處理，防水層高度不低于1.8m。

（5）在防水層表面涂刷一層乳液界面劑，以防衛(wèi)生間裝飾瓷磚空鼓、脫落。

（6）鋪貼瓷磚，使用專用粘結劑，并用專用勾縫劑填縫。

（7）在衛(wèi)生間過門石處制作蓄水圍坎，高度不低于50mm，同時對已處理的整個內墻面進行淋水試驗。檢查并確認外墻面再無水跡和變色，表明原滲漏部位已處理完畢。

03、衛(wèi)生間外墻面處理

（1）拆除衛(wèi)生間外墻乳膠漆層、膩子層、抹灰層后，清理基層，采用干粉型界面劑對外墻面縫隙、孔洞進行封堵，提高墻體自身粘結能力和抗堿、防水功能，杜絕墻體、砂漿內的堿性離子被水分帶出。

（2）待界面劑固化干燥后，重新對泛堿部位施工抹灰基層，澆水養(yǎng)護不少于3天。

（3）對涉及泛堿的整個外墻面全面刮批膩子。

（4）待膩子干燥后打磨和補平，并涂刷乳膠漆，待其固化干燥后，進行淋水試驗。

04、改善外部條件

保持室內通風、干燥，防止用水飛濺、地面積水、衛(wèi)生潔具滲漏、地下水口堵塞；衛(wèi)生間門應經常開啟，以減小墻面內外溫差。

按上述措施對墻面進行處理后，可有效解決泛堿問題，達到預期的效果。
